圓筒回轉篩

圓筒回轉篩簡介

YTS 圓筒回轉篩篩分效率高，篩分量大，與普通的篩分機器相比，此設備可以篩分臟的、雜的物料，技術新穎成熟，非常易于大型化。

產品介紹

圓筒回轉振動篩裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料經滾筒后端底部的出料口排出，不合格的物料經滾筒尾部的排料口排出。

細節展示

工作特點

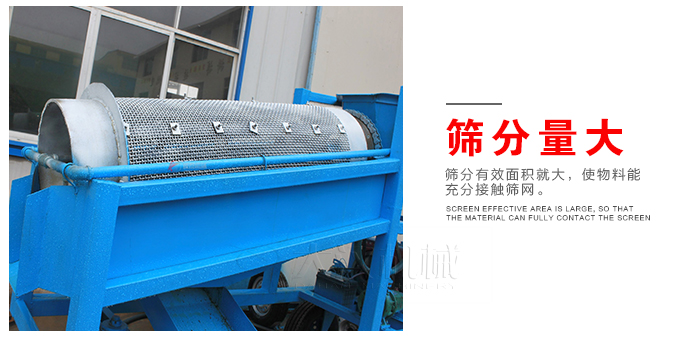

1，篩分量大、易于大型化

在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化。

2，設備噪音低

回轉篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。

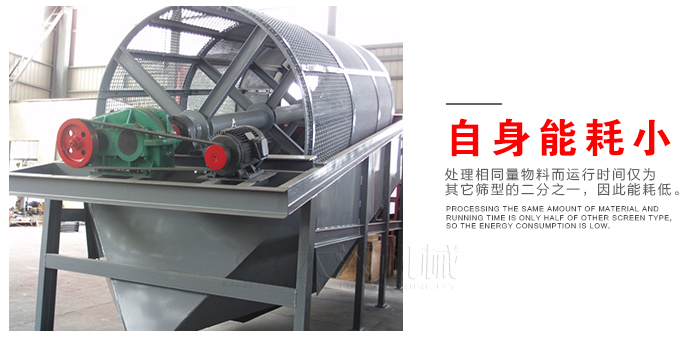

3，自身能耗小

我公司研制的回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。

4，物料適應性廣

回轉篩廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。

適用范圍

1、石料場中用于大小石子分級.以及分離出泥土和石粉。

2、是耐火材料、煤、河砂分級、砂石塊分級中經常使用的設備。

3、煤炭行業用于塊煤與煤粉分離以及洗煤。

4、化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質。

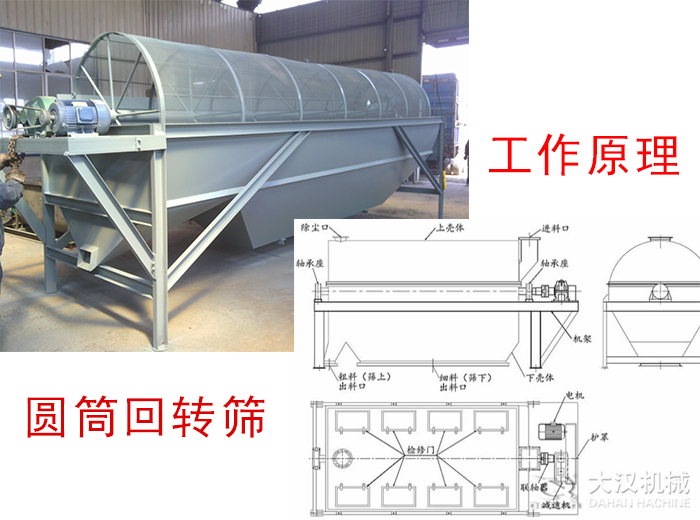

工作原理

YTS圓筒回轉篩根據不同分級要求，其分級級數一般從細到粗為1-4節，物料從細到粗分別從一節到后一節篩網篩出，大于后一節篩網孔的物料從出料口排出。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。

技術參數

設備安裝

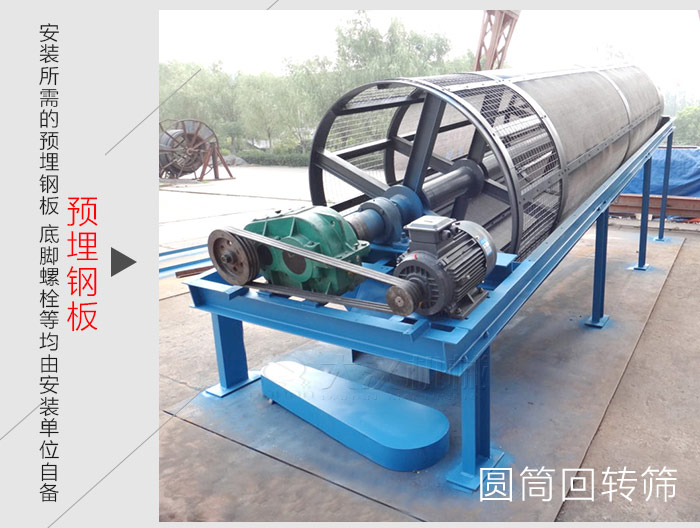

1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板，要求預埋鋼板的上平面位于同一平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。

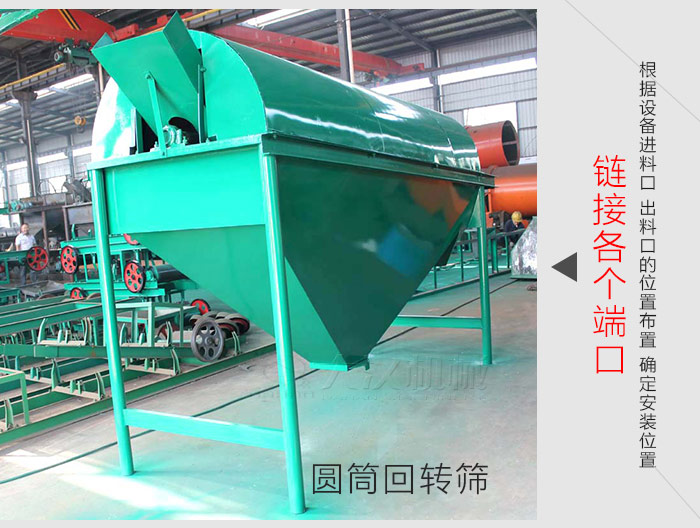

2、篩體的安裝。根據設備進料口、出料口的位置布置，對篩體安裝位置進行確定。

3、連接進料口和出料口。

4、連接篩體下部支架密封板。

5、用手轉動圓筒回轉篩分筒，不得有阻力過大或卡死現象，否則應及時查清原因加以調整。

6、圓筒回轉篩出廠后，如超過6個月才安裝，則安裝前必須將大軸的軸承拆下清洗，注入新潤滑脂。
